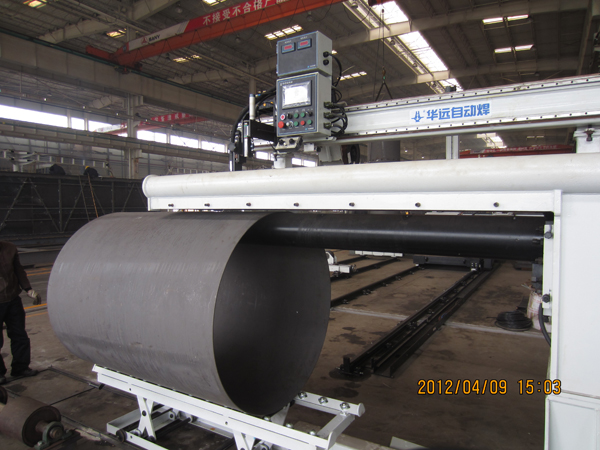

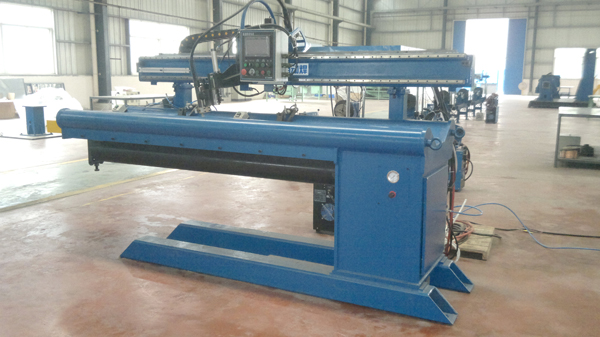

ZF系列縱縫焊接專機
ZF系列縱縫焊接專機主要用于薄壁筒體以及平板拼接的縱縫自動焊接，焊接工藝可采用TIG/MIG/MAG/PWA/SAW等多種方式，適用于碳鋼、不銹鋼、鋁及鋁合金、鈦合金等材料的焊接，廣泛應用于航空航天、汽車零配件、摩托車、家電、壓力容器以及食品機械等行業。設備采用氣動琴鍵壓緊結構，保證工件的均勻壓緊，芯軸可選水冷以及焊縫背氣保護，減少焊接變形；控制系統采用PLC+人性化觸摸式操作界面，有效保證焊接質量，操作簡單可靠。
主要技術參數：
項目名稱 | ZF-500 | ZF-1000 | ZF-1500 | ZF-2000 | ZF-2500 | ZF-3000 |
可焊工件長度 | ≤500 | ≤1000 | ≤1500 | ≤2000 | ≤2500 | ≤3000 |
可焊工件直徑 | 75-750 | 115-750 | 150-750 | 180-750 | 200-750 | 270-750 |
可焊工件板厚 | 0.5-3.0 | 0.5-8.0 | ||||
機頭行走速度(mm/M) | 180-1800 | 220-2200 | ||||
焊槍提升行程 | 100 | |||||
焊槍微調行程 | Y=60、Z=60 | |||||
控制器電源規格 | 單相AC220v 50Hz | |||||
設備外形尺寸 | 1030x680x1480 | 1900x1050x1650 | 2480x1050x1700 | 2980x1050x1750 | 3450x1050x1750 | 4340x1050x1800 |
設備重量 | 360 | 1050 | 1500 | 2100 | 2400 | 2900 |
標準配置：支撐芯軸（不帶水冷）、紫銅焊接襯墊（襯墊成形凹槽尺寸根據工件厚度、材質、焊接工藝決定）、紫銅琴鍵壓指、100mm焊槍氣動升降機構（承載20kg）、60mm行程兩維手動調節機構、通用弧焊控制器（可適應TIG/MAG/PAW）。
選項功能：水冷支撐芯軸、帶背氣保護功能襯墊、不銹鋼襯墊、氣動/手動對中裝置、TIG送絲裝置、ALC弧長跟蹤器、氣動掛鉤、電動十字滑板、焊縫跟蹤裝置、輔助上下料小車、埋弧焊機頭及控制器。
